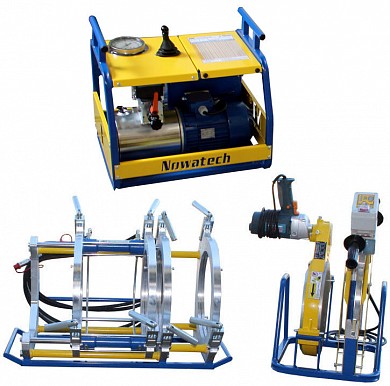

Сварочный аппарат с ручным управлением для труб Ø90-315 мм., Nowatech ZHCB-315

Артикул: ZHCB-315
Применение: Для стыковой сварки труб 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм

Состав комплекта:
- гидравлический блок UHRB-160-400 PLUS;
- центратор UMSM-315;
- торцеватель FRDN-315;
- нагреватель PGRN-315;
- транспортный модуль PNRN-315;
- набор вкладышей 90-315 мм;
- паспорт изделия.

Гарантия
  • 03 мес.
  • 06 мес.
  • 09 мес.
  • 12 мес.
  • 24 мес.
  • 36 мес.
210 000.00 грн.
за 1 шт с НДС
В наличии
- +
Нашли дешевле?
Способы оплаты
Характеристики
Артикул
ZHCB-315
Производитель
Страна
Польша

Гидравлический аппарат стыковой сварки Nowatech ZHCB-315 с ручным управлением


 Предназначен для использования в процессе сварки труб PP/ПП (полипропилен), PE/ПЭ (полиэтилен), PB/ПБ (полибутен), PVDF/ПВДФ (поливинилиденфторида) диаметром 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм. Источник питания - 230В/50гц., потребляемая мощность - 3700Вт., общий вес - 145 кг.

Состав комплекта:

 Фото элемента Наименование    Описание
Гидроагрегат UHRB-160-400 PLUS-1.png Гидроагрегат
UHRB-160-400 PLUS
Управление: ручное с помощью джойстика
Питание: 230В/50Гц
Мощность потребления: 550 Вт
Давление не >: 96 бар
Вес: 30 кг
Функции: возможность комплектации прибором протоколирования RZEN-2000
Центратор UMSN-315.jpg Механический центратор
UMSN-315
Предназначен для центровки и создания механических усилий при стыковой сварке труб диаметром от 90 до 315 мм.
Прикладываемое усилие выставляется согласно таблиц параметров сварки и измеряется с помощью штатного динамометра.
  Вес центратора - 44 кг.
Нагреватель PGRN-315-1.jpg
Нагревательный элемент
PGRN-315
Модуль нагрева предназначен для термической обработки торцов свариваемых труб
с целью их последующего соединения на молекулярном уровне.
Управляется с помощью пульта расположенного на ручке нагревателя:
Питание 230В/50Гц,  Мощность потребления - 2100Вт,  Вес 8,0 кг.
Торцеватель FRDN-315-1.jpg

Торцеватель электрический
 FRDN-315
  Предназначен для механической обработки торцов свариваемых труб для получения
ровной плоскости соприкосновения трубы с нагревательным элементом.
Источник питания - 230В/50гц;
Потребляемая мощность - 1010 Вт;
Вес - 22 кг.
Стенд для инструментов PNRN-315-1.jpg
  Транспортировочный модуль
PNRN-315
Предназначен для фиксации и транспортировки изделий во время технологических процессов сварки.
Выполнен в виде прочной конструкции из металлического каркаса.
Вес изделия - 8,0 кг.
      Редукционные вкладыши          В комплекте 8 шт каждого размера.
Диаметры - 90, 110, 125, 140, 160, 180, 200, 225, 250, 280 мм.
Вес с тарой - 38 кг.,

Гидравлическая подстанция UHRB

Предназначена для работы с гидравлическим маслом типа HL46 с номинальным значением вязкости 37 мм2/с при темп. 55°С Рабочая температура: -20 - +70°С.
Гидравлический привод является основным узлом сварочного аппарата и состоит из ниже перечисленных элементов:
  • - резервуар для масла;
  • - индукционный электродвигатель;
  • - гидравлический насос;
  • - переливной клапан прямого действия;
  • - гидрораспределитель с ручным управлением;
  • - обратный клапан;
  • - спускной клапан;
  • - манометр;
  • - преобразователь давления;
  • - указатель уровня и температуры масла.
Подключение гнезд и управление гидроагрегатом:

Панель управления.jpg

1. - Главный выключатель;
2. - Розетка включения торцевателя FRDN;
3. - Розетка включения нагревателя PGEN;
4. - Розетка включения прибора протоколирования RZEN-2000;
5. - Быстросъёмные соединители с рукавами центратора UMSN.

Управление гидроагрегатом.jpg

8. - Разъем подключения датчика давления к прибору протоколирования RZEN-2000;
9. - Разъем подключения гидравлического аккумулятора;
10. - Рычаг сброса давления;
11. - Клапан регулировки давления.

Центратор UMSN

   Зажимное устройство подключено к гидросистеме с помощью гибких гидравлических шлангов Ø6 x 3000 мм через наконечники быстрого соединения, и может работать с гидравлическими станциями производства Nowatech типов UHRB, UHRN, UHEN.
   Состоит из 2-х гидроцилиндров с поршневыми штоками двустороннего действия и 4-х хомутов для фиксации труб Dmax. Для зажима труб с диаметром, меньшим Dmax, предусмотрены редукционные вкладыши.
   Предусмотрена возможность изготовления фасонных деталей с помощью дополнительных угловых вкладышей.

Двусторонний торцеватель FRDN

   Фрезерное устройство состоит из прочной алюминиевой конструкции, рабочими элементами которой являются два установленных в корпус диска с режущими ножами. Торцеватель приводится во вращение от двигателя дрели через зубчато-цепную передачу. Тяговый момент переносится на зубчатую передачу непосредственно с валика дрели либо через дополнительный редуктор.
   Рубанок оборудован защитным механизмом блокировки, предотвращающим случайное приведение в действие вне прижимного устройства. Включение устройства возможно лишь после его закрепления на направляющих элементах центратора UMSN.

Нагреватель PGRN

   Плита служит для нагревания торцов свариваемых элементов. Она состоит из 2-х алюминиевых дисков, 2-х покрытий из PTFE ткани (тефлон), 2-х комплектов колец, крепящих ткань, нагревательного элемента, ручки и провода питания.Управление и регулирование температуры происходит с помощью вмонтированного в ручку микропроцессорного регулятора температуры. Регулятор температуры взаимодействует с датчиком Pt 100, помещенным внутрь нагревательной плиты.
   Диапазон регулирования температуры – от 180 до 280C.

Стенд для торцевателя и нагревателя PNRN

   Стенд является элементом стандартной комплектации и служит для хранения и транспортировки инструментов, используемых в процессе сварки встык, таких как фрезерное устройство и нагревательное зеркало.


Другие модификации оборудования Nowatech  для стыковой сварки труб 63-250 мм:

- Гидравлический сварочный аппарат с электронным управлением ZHCN-250;

- Гидравлический сварочный аппарат с полуавтоматическим управлением и протоколированием ZHCN-250E;

- Гидравлический сварочный аппарат с автоматическим управлением и протоколированием ZHCN-250CNC.


Сроки поставки оборудования зависят от местоположения комплектующих на момент заказа.и составляют:

  • 3 - 5 дней для продукции находящейся на складах Украины;
  • 3 - 14 дней со склада завода-производителя (Польша);
  • 14 - 45 дней в случае изготовления продукции под заказ.
При необходимости возможно базовое обучение по использованию оборудования а также его ремонт и обслуживание.

Видеоинструкция от производителя:
