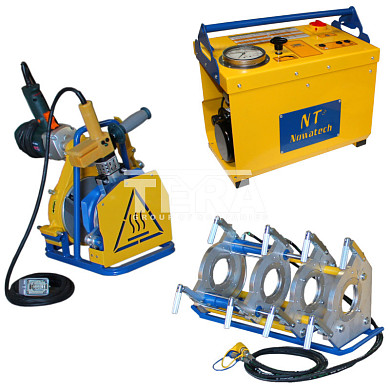

Гидравлический аппарат стыковой сварки Nowatech ZHCB-250 с ручным управлением

 Предназначен для использования в процессе сварки труб PP/ПП (полипропилен), PE/ПЭ (полиэтилен), PB/ПБ (полибутен), PVDF/ПВДФ (поливинилиденфторида) диаметром 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250 мм. Источник питания - 230В/50гц., потребляемая мощность - 3300Вт., общий вес - 125 кг.

Состав комплекта:

Фото элемента	Наименование	Описание
	Гидроагрегат UHRB-160-400 V2	Управление: ручное с помощью сенсорных кнопок      Питание: 230В/50Гц   Мощность потребления: 550 Вт   Давление не < 90 бар   Вес: 27 кг Функции: возможность комплектации прибором протоколирования RZEN-2000
	Механический центратор UMSN-250	Предназначен для центровки и создания механических усилий при стыковой сварке труб диаметром от 63 до 250 мм.  Прикладываемое усилие выставляется согласно таблиц параметров сварки и измеряется с помощью штатного динамометра.    Вес центратора - 41 кг.
	Нагревательный элемент PGRN-250	Модуль нагрева предназначен для термической обработки торцов свариваемых труб с целью их последующего соединения на молекулярном уровне. Управляется с помощью пульта расположенного на ручке нагревателя: Питание 230В/50Гц,  Мощность потребления - 1900Вт,  Вес 6,0 кг.
	Торцеватель электрический  FRDN-250	Предназначен для механической обработки торцов свариваемых труб для получения  ровной плоскости соприкосновения трубы с нагревательным элементом. Источник питания - 230В/50гц; Потребляемая мощность - 1010 Вт; Вес - 15 кг.
	Транспортировочный модуль  PNRN-250	Предназначен для фиксации и транспортировки изделий во время технологических процессов сварки. Выполнен в виде прочной конструкции из металлического каркаса. Вес изделия - 7,0 кг.
	Редукционные вкладыши	В комплекте 8 шт каждого размера. Диаметры - 63, 75, 90, 110, 125, 140, 160, 180, 200, 225 мм. Вес с тарой - 25 кг.,

Гидравлическая подстанция UHRB

Предназначена для работы с гидравлическим маслом типа HL46 с номинальным значением вязкости 37 мм2/с при темп. 55°С Рабочая температура: -20 - +70°С.
Гидравлический привод является основным узлом сварочного аппарата и состоит из ниже перечисленных элементов:

• - резервуар для масла;
• - индукционный электродвигатель;
• - гидравлический насос;
• - переливной клапан прямого действия;
• - гидрораспределитель с ручным управлением;
• - обратный клапан;
• - спускной клапан;
• - манометр;
• - преобразователь давления;
• - указатель уровня и температуры масла.

Подключение гнезд и управление гидроагрегатом:



1. - Главный выключатель;
2. - Розетка включения торцевателя FRDN;
3. - Розетка включения нагревателя PGEN;
4. - Розетка включения прибора протоколирования RZEN-2000;
5. - Быстросъёмные соединители с рукавами центратора UMSN.



8. - Разъем подключения датчика давления к прибору протоколирования RZEN-2000;
9. - Разъем подключения гидравлического аккумулятора;
10. - Рычаг сброса давления;
11. - Клапан регулировки давления.

Центратор UMSN

   Зажимное устройство подключено к гидросистеме с помощью гибких гидравлических шлангов Ø6 x 3000 мм через наконечники быстрого соединения, и может работать с гидравлическими станциями производства Nowatech типов UHRB, UHRN, UHEN.
   Состоит из 2-х гидроцилиндров с поршневыми штоками двустороннего действия и 4-х хомутов для фиксации труб Dmax. Для зажима труб с диаметром, меньшим Dmax, предусмотрены редукционные вкладыши.
   Предусмотрена возможность изготовления фасонных деталей с помощью дополнительных угловых вкладышей.

Двусторонний торцеватель FRDN

   Фрезерное устройство состоит из прочной алюминиевой конструкции, рабочими элементами которой являются два установленных в корпус диска с режущими ножами. Торцеватель приводится во вращение от двигателя дрели через зубчато-цепную передачу. Тяговый момент переносится на зубчатую передачу непосредственно с валика дрели либо через дополнительный редуктор.
   Рубанок оборудован защитным механизмом блокировки, предотвращающим случайное приведение в действие вне прижимного устройства. Включение устройства возможно лишь после его закрепления на направляющих элементах центратора UMSN.

Нагреватель PGRN

   Плита служит для нагревания торцов свариваемых элементов. Она состоит из 2-х алюминиевых дисков, 2-х покрытий из PTFE ткани (тефлон), 2-х комплектов колец, крепящих ткань, нагревательного элемента, ручки и провода питания.Управление и регулирование температуры происходит с помощью вмонтированного в ручку микропроцессорного регулятора температуры. Регулятор температуры взаимодействует с датчиком Pt 100, помещенным внутрь нагревательной плиты.
   Диапазон регулирования температуры – от 180 до 280C.

Стенд для торцевателя и нагревателя PNRN

   Стенд является элементом стандартной комплектации и служит для хранения и транспортировки инструментов, используемых в процессе сварки встык, таких как фрезерное устройство и нагревательное зеркало.

Другие модификации оборудования Nowatech  для стыковой сварки труб 63-250 мм:

- Гидравлический сварочный аппарат с электронным управлением ZHCN-250;

- Гидравлический сварочный аппарат с полуавтоматическим управлением и протоколированием ZHCN-250E;

- Гидравлический сварочный аппарат с автоматическим управлением и протоколированием ZHCN-250CNC.

Сроки поставки оборудования зависят от местоположения комплектующих на момент заказа.и составляют:

• 3 - 5 дней для продукции находящейся на складах Украины;
• 3 - 14 дней со склада завода-производителя (Польша);
• 14 - 45 дней в случае изготовления продукции под заказ.

При необходимости возможно базовое обучение по использованию оборудования а также его ремонт и обслуживание.
